Отчет со стендовых испытаний эмульсий для задувки кабеля в трубки BiorTG PWater и BiorTG PWater micro
В мае 2020 года мы провели стендовые испытания эмульсий BiorTG PWater micro и BiorTG PWater на базе полигона завода ИНКАБЕЛЬ в г. Пермь.
1. Первое испытание прошла эмульсия BiorTG PWater.
Были выбраны не самые простые условия для тестирования смазки, предназначенной для задувки магистральных толстых оптоволоконных кабелей.
Трасса испытания представляет собой 2000м и закольцована Nx100м с радиусами разворота R=240мм
Задувка оптоволоконного кабеля проводилась
в микротрубку 12/8 мм
c коэффициентом заполнения площади воздуховода 41%.
Задувался оптоволоконный кабель диаметром 5,1 мм.
Испытания проводились по нормативам EIC 60794-1-21:2015 Metod E24.
Были применены инструменты для задувки Plumett MiniJet P-01 и Kaeser M17a.
Перед задувкой в микротрубку была залита эмульсия BiorTG PWater 2*10мл

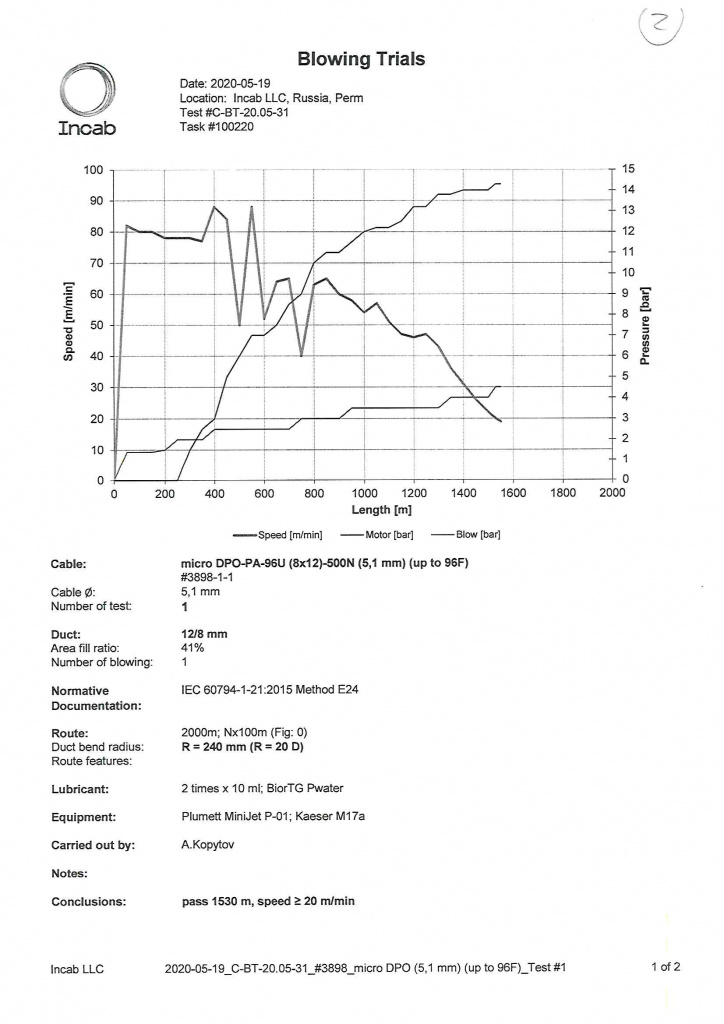

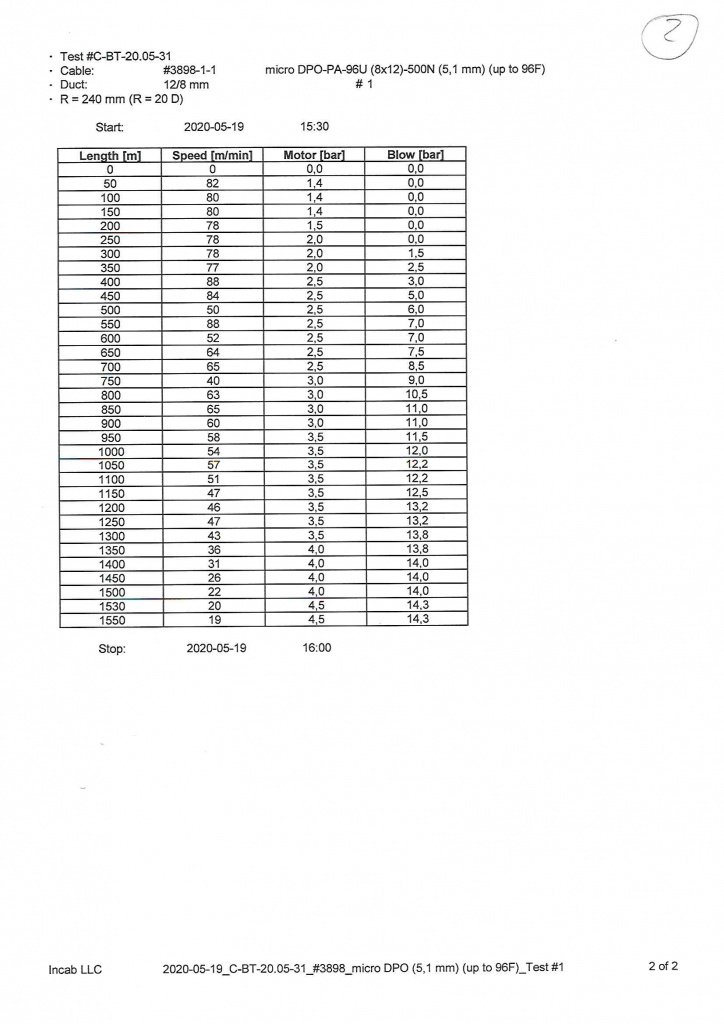

Результаты испытания указаны в таблице и графике.
Вывод: Оптоволоконный кабель со смазкой BiorTG PWater смог преодолеть расстояние 1530м со скоростью более 20м/мин. Не плохой результат для сложных условий.
По отзывам монтажных бригад, для эмульсии BiorTG PWater зафиксировано максимально расстояние без перезадувки (одно плечо) 2200м. Данное расстояние зафиксировано при инсталляции оптоволоконного кабеля в трубу диаметром 40мм кабеля 9-14мм в диаметре.
2. Второй испытывалась смазка BiorTG PWater micro
Трасса испытания представляет собой 2000м и закольцована Nx100м с радиусами разворота R=280мм
Задувка оптоволоконного кабеля проводилась
в микротрубку 14/10 мм
c коэффициентом заполнения площади воздуховода 44%.
Задувался оптоволоконный кабель диаметром 6,6 мм
Испытания проводились по нормативам EIC 60794-1-21:2015 Metod E24
Были применены инструменты для задувки Plumett MiniJet P-01 и Kaeser M17a.
Перед задувкой в микротрубку была залита эмульсия BiorTG PWater micro 2*10мл

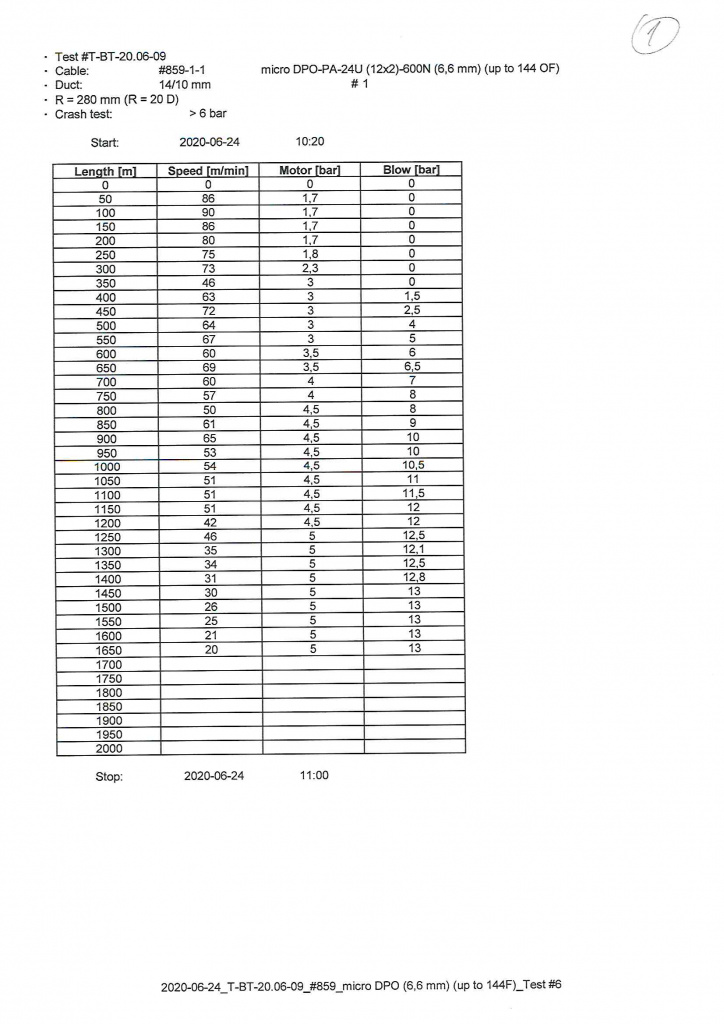

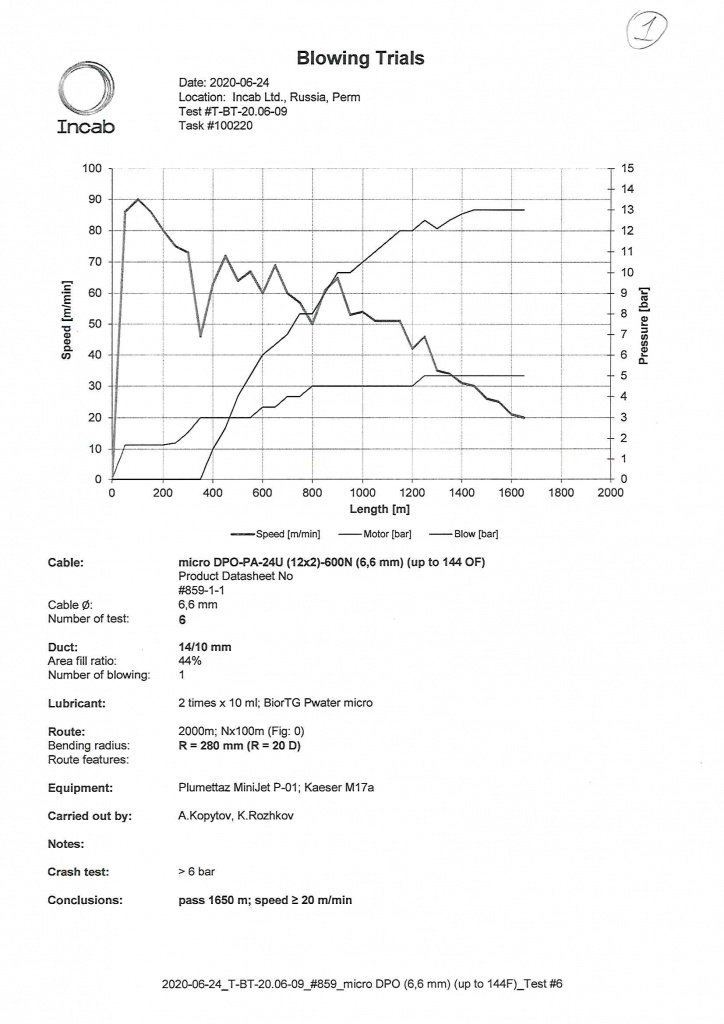

Результаты испытания указаны в таблице и графике.
Вывод: Оптоволоконный кабель со смазкой BiorTG PWater micro смог преодолеть расстояние 1650м со скоростью более 20м/мин. отличный результат для множества разворотов при монтаже.
